智能輔助提升設備智能懸浮式平衡吊

1、設備概括：

1.1 設備組成

    設備組成：智能輔助提升設備由主體及提升機1套+吊具組成1套；

    智能輔助提升設備：ESL-80。

1.2 安全設計

    ESL-80 系列智能輔助提升設備具有：懸浮模式下防反彈、突然斷電保護、超載保護、防跌落保護（擴展功能）、紅外開關保護（限同軸類手柄）等安全保護功能，并配有急停開關，緊急狀況可實現設備的緊急停止。

整個系統的安全設計符合行業標準和相關標準。

1.3 供電方式

供電方式：單項 AC 220V

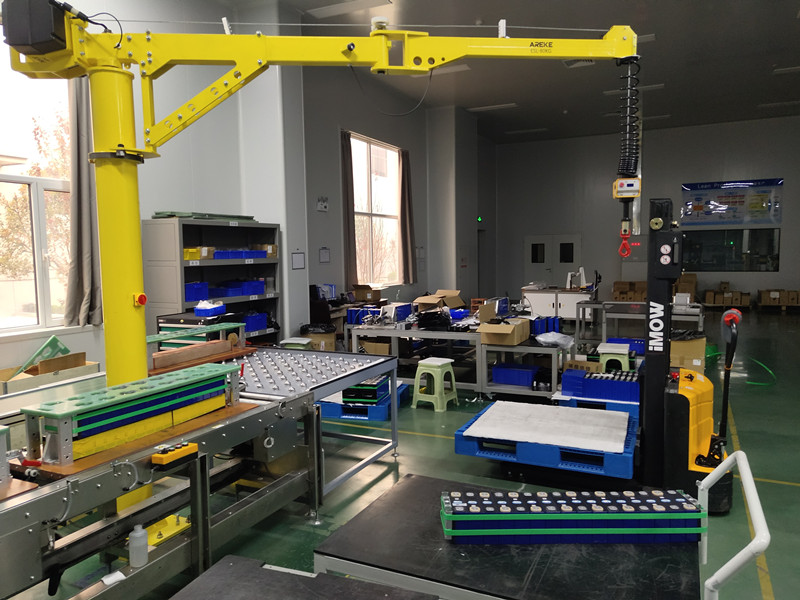

1.4 智能懸浮式平衡吊外形圖

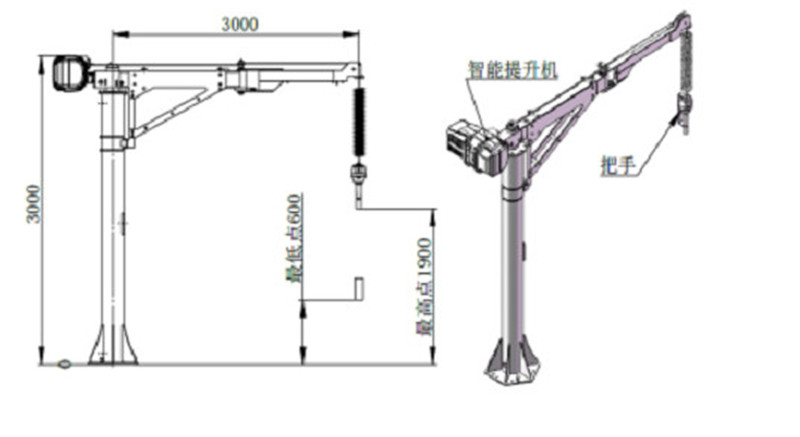

1.5總圖

1.6主要技術參數

? 臂展≥3.0米~3.3米；

? 智能懸浮式，手動輕松操作；吊鉤可隨時懸停并制動；

? 額定起吊重量：80kg；

? 更大提升高度≥1900mm，吊鉤更低高度≤600mm；

? 智能懸浮機構：ESL-80。

1.7控制方式：

智能輔助提升設備可選擇各類型手柄，手柄懸掛在主機下端，設備操作控制方式為手動控制。

同軸壓力手柄：垂直起吊時，手握住智能輔助提升設備的“同軸壓力手柄”，對橡膠套施加一個垂直方向的外力，載荷移升至所需高度時，停止施加外力，載荷即停，然后進行水平移動。水平移動采用手推（拉）載荷的方式人工行走即可。升降速度通過垂直方向外力的大小自動調節，即力越大，則速度越快：反之，力越小，速度越慢。更大升降速度不高于菜單內設置的上限速度值。

手柄操作符合人機工程學。在載荷需要定位時，可操作界面指令采用懸浮模式，此模式下，載荷可通過懸浮移動實現定位。懸浮模式下，不需要操作手柄，通過人工扶住物料或吊具即可實現物料的空間搬運。
